Seguro que has oído hablar sobre la impresión 3D con anterioridad o incluso ya tienes una impresora 3D en casa, pero es posible que te preguntes cómo funcionan las impresoras 3D.
Desde Triwee te explicamos cómo estas sofisticadas máquinas de uso doméstico y profesional logran crear objetos tridimensionales.
¿Qué es la impresión 3D?
La impresión 3D es una tecnología de fabricación aditiva en la que se crean
objetos tridimensionales mediante la superposición de capas de material.
Hay diferentes tipos, pero en todos ellos estos objetos físicos se crean a partir de un diseño digital. Estos diseños pueden hacerse en archivos CAD
(diseño asistido por ordenador), con un programa de modelado 3D, o con
un escáner 3D que copie las dimensiones de un objeto existente.
Quienes no tienen nociones de diseño 3D también pueden utilizar las impresoras 3D para imprimir millones de archivos .STL disponibles para su descarga online. Además, conocer las partes de una impresora 3D hace más fácil familiarizarse con ellas, detectar posibles necesidades y encontrar los repuestos adecuados en tiendas como la de Triwee, por lo que a continuación resumimos las distintas partes de uno de estos aparatos.
Mecánica de una impresora 3D FDM
El sistema de extrusión, los ejes, las varillas, rodamientos, correas e
husillos son los elementos que hacen posible el equilibrio y el movimiento de las
impresoras 3D de filamento fundido.
- El sistema de extrusión: Este mecanismo es el encargado de desplazar
los hilos de filamento, calentarlos, fundirlos y guiarlos para crear una
pieza 3D capa a capa. Se compone de dos partes, a saber, el extrusor y el fusor.
- Ejes: La mayoría de impresoras 3D de uso no profesional cuentan con
tres ejes, X, Y y Z. Cada uno transmite el movimiento necesario al carro
para guiar al filamento. El eje X se desplaza por los laterales, el Z se
mueve en vertical, y el Y desplaza la plataforma de impresión hacia atrás
o adelante.
- Varillas y rodamientos: Sirven de guía a las piezas móviles de la
impresora 3D. Suelen ser tubos de acero inoxidable o cromado.
- Correas: Transmiten el movimiento del motor a los elementos móviles. A
mejores correas, mayor estabilidad.
- Husillos: Guían al eje Z en sus desplazamientos verticales.

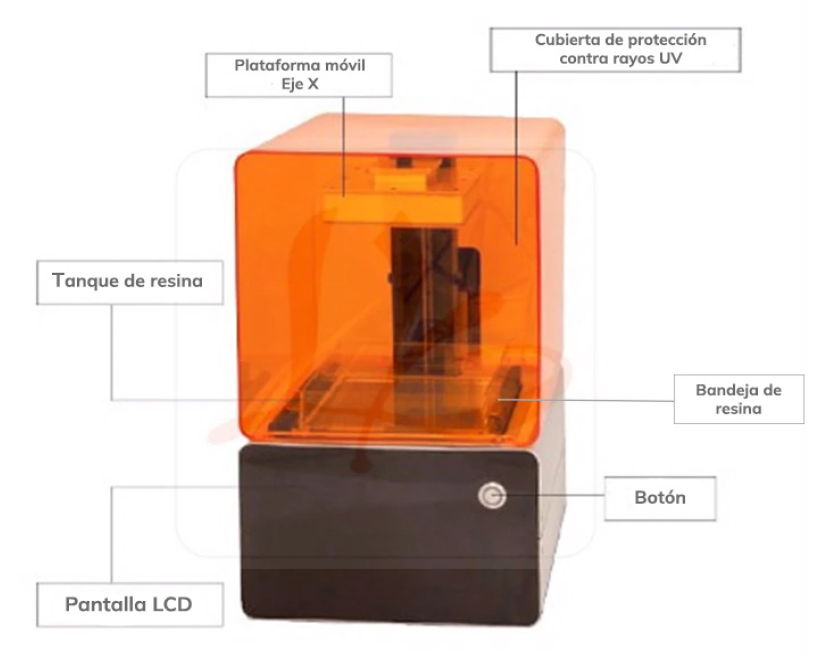

Partes de una impresora 3D de resina
En el caso de las impresoras 3D de impresión por estereolitografía (SLA),
se utiliza un material de impresión líquido y existen cubiertas de protección
contra los rayos UVA, que generalmente son de color naranja, verde,
rojo o amarillo. Algunos de sus componentes varían respecto a los de las
impresoras 3D de FDM:
- Bandeja de resina
- Plataforma móvil (eje Z)
- Sistema de raspado (eje X)
- Un láser UV
- Una cubierta de protección contra rayos UV
- Óptica de enfoque
- Espejo galvanométrico (ejes X e Y).
¿Qué consumibles necesita una impresora 3D?
Las impresoras 3D de FDM utilizan bobinas de filamento como materia
prima para fabricar piezas tridimensionales, mientras que las de SLA utilizan
resinas. Hay multitud de materiales entre los que elegir, desde los filamentos
más populares y sencillos como el PLA hasta algunos reforzados con fibra de carbono. Puedes encontrarlos todos en la tienda Triwee.
